2014-04-22

光害濾鏡 / (DIY) 鏡頭後置- rear setup of light pollution filter (DA*200/ Adaptall-2 ring/ Tamron SP 10-24)

(updated 2015/06/02)

個人比較常用的光害濾鏡是IDAS LPS-P2/D1 以及Astronomik CLS 。
相機改成全光譜的話使用LPS-D1(濾掉一些SII波段的光)色彩平衡較佳,使用P2背景會紅些。


CLS是眼視專用,因為700nm以上沒有濾掉,所以用來拍照的話要另外加上IR cut filter,或者使用有濾掉700nm以上的CLS for CCD(沒改機的話使用CLS或CLS-CCD就都沒差)。



到目前為止沒什麼廠商做支援Pentax相機機身內置的光害濾鏡,所以Pentax相機要使用光害濾鏡除了自己改造機身加在感光元件前以外,就是將濾鏡使用於鏡前(就攝影來說效果較好,也較方便,雖然廣角鏡使用邊緣會有色偏)或後置於鏡尾(包括接環)的方式。


以下是幾種後置於鏡尾的方式。

1.DA*200 用後置光害濾鏡 light pollution rear-filter


使用天文望遠鏡中的標準規格1.25"目鏡用的光害濾鏡來改裝,以置入鏡頭後方(鏡頭後方必須有縮入的空間可裝)的方法。

insert the 1.25"(31.7mm)  telescope eyepiece filter( light pollution filter)  into the rear hole of DA*200





且因為給目鏡用的濾鏡總類比較多,可以以較低成本準備不同的濾鏡, 依拍攝目的目標來置換。
There are a number of different filters available on the market  for astro-photography, some filters work better on some objects

DA*200 用後置光害濾鏡 light pollution rear-filter

a.

準備零件(preparation):
(1)
 可以當間隔環的東西,避免濾鏡與後鏡組碰撞。(spacer)
a spacer (to leave a distance between the lens glass and filter)

(2)
 1.25"目鏡專用光害濾鏡。 (filter)
a 1.25" light pollution filter
Ex: astronomik cls 1.25" light pollution filter

(3)
 油環或圓形眼罩等可以固定並防止濾鏡移動、掉出來的橡膠環,我個人使用1.25"目鏡的眼罩。(eyecup)
an eyecup from the 1.25" eyepiece (to fixed the filter inside the lens)

DA*200 用後置光害濾鏡 light pollution rear-filter。 油環或圓形眼罩等可以固定並防止濾鏡移動、掉出來的橡膠環,我個人使用1.25"目鏡的眼罩。(eyecup)

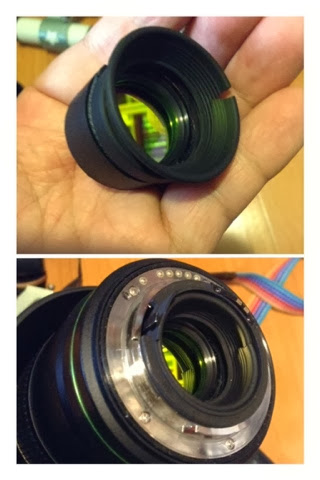

後置光害濾鏡  light pollution filter:rear setup。 cut a piece out of the eyecup if the eyecup is too big to fit inside the lens.
眼罩稍微大了點,所以我剪了一角塞進去剛剛好穩穩地緊貼著。
you can cut a piece out of the eyecup if the eyecup is too big to fit inside the lens.
the filter is held in position by the eyecup and spacer.

DA*200 後置光害濾鏡。 light pollution filter:rear setup
將以上三樣零件依序組合裝進鏡後即可(要注意方便拆卸出來)。

實際使用上還沒發現什麼問題,請參考(追星)Lovejoy 以及 ISON 彗星


b.
DA*200 用後置光害濾鏡。cut a hole in a 1.25" eyepiece  cap
cut a hole in a 1.25" eyepiece  cap , it's similar to binoculars' filter setup





2.Adapter ring for Tamron Adaptall-2

use the same setup(but no need of spacer) in adaptall-2 ring

以上的組合方式省略掉間隔環,也可以用在騰龍的百搭接環。
不影響光圈桿動作,手動調整光圈沒問題。
這樣就可以使用各種百搭鏡頭了。





1.25" filter in Adapter ring for Tamron Adaptall-2





後置光害濾鏡
直接塞入百搭轉接環,前後還有很大空間。


1.25" filter in Adapter ring for Tamron Adaptall-2 後置光害濾鏡


1.25" filter in Adapter ring for Tamron Adaptall-2 後置光害濾鏡



3. Tamron SP 10-24 Di II for Pentax 後置
(邊緣的像場不佳)


後置光害濾鏡 Tamron SP 10-24 Di II for Pentax

這個方式與前兩者不同,濾鏡牙剛好可以直接鎖進鏡頭的後緣。但為了避免干涉到相機反光鏡,必須把濾鏡框磨薄一些。組裝方式如下:

1,先用砂紙把CLS 31.7mm光害濾鏡没有牙的那一端磨薄至少到「L」字的下緣那一橫看不到為止,否則裝上去反光鏡升起時會打到(Pentax K5)。
2,濾鏡牙可以直接鎖進鏡頭的後緣。
3,焦段最小只能用到約11mm, 10mm 時後玉會抵到濾鏡。
後置光害濾鏡 Tamron SP 10-24 Di II for Pentax
4. 為避免使用時濾鏡框反射光線,最後再遮住鏡片將濾鏡框磨過的一面噴上消光黑。若不小心噴到鏡片沒關係,用清水擦拭即可。
為避免使用時濾鏡框反射光線,最後再遮住鏡片將濾鏡框磨過的一面噴上消光黑。若不小心噴到鏡片沒關係,用清水擦拭即可
