2011-05-20

Digiscoping with Fujifilm X100 (Pentax 75SDHF)

(2012/01/03 updated)
Digiscoping with Fujifilm X100 (Pentax 75SDHF)

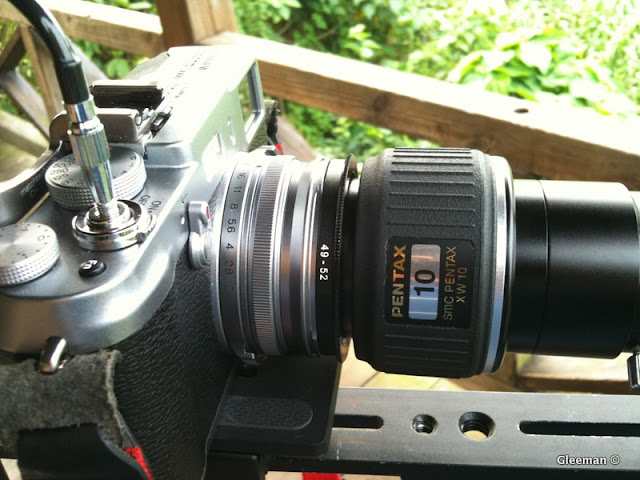

(Fujifilm X100, X100 filter adapter,49-52 ring, 52-43 ring, Pentax XW eyepiece,support rail with dovetail quick release)
使用原廠濾鏡轉接環,以及市售的49-52,52-43轉接環,因為Pentax XW目鏡前方眼罩轉下來有43mm的螺牙。
使用快拆板的行程約70mm,大約就是望遠鏡的對焦行程,因此當快拆座配合調整固定好在軌道上後便不須再移動,除非更換整個光路元件組合才需再調整。使用此搭配快拆的支撐組合,除了可保護相機避免意外掉落以外,並可降低對焦座的受力,對焦移動時也會比較順暢並確保光軸的直線,此外,亦可減少震動。





Digiscoping with Fujifilm X100 (Pentax 75SDHF)
(AFocal setup on Pentax 75SDHF astronomy telescope)
AFocal的組合,它與直焦(prime)攝影不同的地方在於,後者(望遠鏡+單眼機身)只能手動對焦,而AFocal除了使用手動對焦以外,亦可以先將望遠鏡手動調焦到差不多的位置再使用相機的AF自動對焦,且AFocal等擴大攝影法可以得到數倍的焦長。然則直焦法的畫質是最佳的。

AFocal projection(望遠鏡+目鏡+相機鏡頭+相機)

with Takahashi erecting prism 使用正像鏡可以得到正常的影像
with Takahashi erecting prism
使用正像鏡可以得到正常的影像(未使用則是倒立像)。


Digiscoping with Fujifilm X100 (Pentax 75SDHF)



Digiscoping with Fujifilm X100 (Pentax 75SDHF)
no vignetting,nice fit

當使用XW10的目鏡時,35等效焦距FL約等於 500(望遠鏡焦距)*35(鏡頭等效焦距)/10(目鏡焦距) =1750mm
當使用XW10的目鏡時,35等效焦距FL約等於 500(望遠鏡焦距)*35(鏡頭等效焦距)/10(目鏡焦距) =1750mm
若使用XW20則等效焦距約為875mm

有43mm牙的目鏡的選擇請參考這篇

Fujifilm X100使用傳統的機械快門線。不過我發現我的快門線大概只能轉進一兩圈,勉強可以使用。

使用快拆座可以方便更換成目鏡目視,在目視及攝影間快速切換。
使用快拆座可以方便更換成目鏡目視,在目視及攝影間快速切換。

Digiscoping with Fujifilm X100


Digiscoping with Fujifilm X100 (Pentax 75SDHF)
Gleeman^3  😊(without prism)
不使用正像鏡的組合

當不使用正像鏡的時候,LCD的畫面是顛倒的。但拍出來的畫質會比經過正像鏡的好很多。
當不使用正像鏡的時候,LCD的畫面是顛倒的。但拍出來的畫質會比經過正像鏡的好很多。


埃及聖環 Sacred Ibis(Threskiornis aethiopicus)
埃及聖環 Sacred Ibis(Threskiornis aethiopicus)
ISO800 JPEG直出
畫質比我預想的要好多了。
原以為使用廣角的XW目鏡可能會有的問題並沒有發生,沒有什麼鬼影,中央光暈(若有也是很輕微)或周邊減光,像場的變形也只有在靠近邊緣處比較看得出來。
而且腳架是架在一個木頭地板不斷在震動的涼亭裡XD

Ps.但周邊的色差會比較明顯。(ps. but there's obvious chromatic aberration near the edges)
Digiscoping with Fujifilm X100 (Pentax 75SDHF)
ISO1600

(12/27 updated)
設置作了些小改進:
望遠鏡改用自制套筒加BORG微調焦目鏡座,使得手動對焦更細緻,也更準確。改用Vilvia mode色彩比較鮮艷。
色差非常輕微,沒有周邊減光的情形。
Digiscoping with Fujifilm X100 (Pentax 75SDHF)



Digiscoping with Fujifilm X100 (Pentax 75SDHF)
ISO2000 Velvia


Digiscoping with Fujifilm X100 (Pentax 75SDHF)
ISO3200 Velvia

Digiscoping with Fujifilm X100 (Pentax 75SDHF), 快扣接環
快扣接環,很方便的小東西
請參考這篇


相關:
東方白鸛 / Digiscoping with X100 (2011/12/26)



my note:
A note: Fujifilm X100 - an everyday camera

3 則留言:

  1. Thanks for your post. I am impressed! It has made you into the go-to authority for X100 digiscoping, so I am taking the liberty of coming to you with a beginner question.

    The Pentax site http://www.pentaxwebstore.com/detail/PTX+70516 says Filter Diameter: 28.6mm

    You are using 49-52 ring + 52-43 ring (I suppose that if I were starting from scratch I'd buy a 49-43mm step-down ring). Now is it 43mm or 28.6mm?

    Also, I'm thinking of buying a cheaper Orion eyepiece. Is thread size a standard, or is there a thread size spec that I should be looking at?

    I'd be grateful for any answer!

    回覆刪除
  2. Hello pait

    http://1.bp.blogspot.com/-FHcQC30-19Q/TnFeUVLUaFI/AAAAAAAAIxs/GMot8gfuM2o/s320/filter.jpg

    As shown in the picture ,
    the eyepiece's filter thread( female 28.6mm) is on the tube side ,it's a standard of 1.25" eyepiece.
    but the thread witch we connect the camera with ring adapter is on the other side, it's male 43mm and that's
    not standard.only pentax XW eyepiece has 43mm thread.

    I don't know whether orion eyepiece has thread on the other side or not, but I think that you can find the alternate way to connect the orion eyepiece with X100.
    hope this helps.

    regards

    回覆刪除
  3. Very helpful indeed, thanks!
