2016-03-31

月光下的礁湖/ STC光害濾鏡/ Comet 252P/ 夢幻光譜儀

(Updated 4/5)
3/28

PM 10:12 月亮尚未升起。
SQ 19.5 氣溫10度C ,還好沒有風,並不覺得很冷。開始將望遠鏡架起來。


前幾日看meteoblue預測今晚一整夜可能是晴朗無雲的日子,雖然今晚月相影響的光害很嚴重,但根據經驗,有些天體即使在月光下也是可以拍攝的,也正好利用這樣的夜晚順便來試一下光害濾鏡在月光下的表現(今夜也順便再來使用、測試一下 STC AM濾鏡,即星空濾鏡。之前測過一次點此。)。

Filters performance under moonlight

11:58  月亮早已經完全升起,在東南方仰角約20度。 在月娘的對面,M81,82 一帶天區 SQ還有19.17,可見今晚天空是非常清澈的。


以下除有特別說明以外,皆以Pentax 75SDHF + RC 0.72減焦鏡 , Pentax K5IIs(無改機), ISO3200, Pentax Astrotracer 自由追蹤拍攝,裁切。



LPS-D1 filter 35sec x26  加上 STC AM filter 35sec x26 共約30min,  2x Drizzle Stacked in DSS







兩種濾鏡各疊15分鐘的比較。

3/29
AM 2:34 隨著月亮接近中天北方的SQ現在降到 18.89

因為鏡筒能夠移向前的距離有限(太往前調焦鈕會卡到雲台),將給除霧用的行動電源鎖在鳩尾板的前方,這樣鏡筒就可以達到完全平衡,即使鬆開阻尼也不會前傾後仰。

3/29  AM 3:22 現在要試試離月亮很近的銀河中心段裡面的星雲。


將今晚的情況記錄一下,以作將來參考。今日月相 77.3%, PM 10:10升起,AM 3:03過中天。距離礁湖星雲26.5度視角,距252P約17度。


沐浴在月光中的礁湖
SQ 16.1

M21 Open cluster ,M20 Trifid Nebula, M8 Lagoon Nebula
w/ STC AM filter
35sec x15



w/ IDAS D1
35sec x15


全部疊起來,並調整成不同的調性。





< 月光下的礁島,海仍深邃>

1.
島包圍著湖
島反覆升起沈沒
人也未曾見

2.
海包圍礁島
海枯之時的樣貌
月也未曾見



接下來打算拍一下252P

252P 週期彗星。它的週期是5.33年。這個週期,嗯,很適合久久沒有聯絡的朋友約一次,譬如彼此約定,每次252P的近地之日相會之類的呵。

這顆彗星在爆亮至五點多等、過近地點之後亮度掉的很快,本以為已經掉到比八等還暗,但是還好比預期還亮。

AM 4:19
SQ 15.5  溫度顯示8度C  @@

w/STC AM 單張35秒已經可見彗星身影。

LPS-D1 與  STC AM 各疊五分鐘,STC 對比稍微明顯一點,不過這是在編輯軟體中做色調曲線等微調整時的可調範圍內,所以也可說幾乎是沒什麼差別。

根據以往經驗,光害濾鏡蠻適合拍彗星的(尤其沒有尾巴的這種),這種「亮」彗星(這已經算是亮彗星了)月光下也是OK的。



將兩個濾鏡拍攝的一起疊共10分鐘,並在PS中做仿平場處理。





既然走到這裡了,就順便到天蠍尾巴上的貓爪星雲拍一下。
AM 4:50

Cat's Paw 貓爪星雲 35sec x8  w/ STC AM
(這兩回測試比較STC AM 的初步心得是,可勝任於郊山使用 )





在天亮之前換上夢幻光譜儀,以兩種濾鏡分別拍一下月光的光譜。(對著月亮拍)


以下前兩張是分別以STC AM及IDAS LPS-D1濾鏡拍的月光光譜(ISO3200 5sec),可以清楚看見被濾掉的波段及其差異。
第三張則是之前在山下自宅陽台上拍的台北市天空光害(ISO1600 500sec,天氣很差,有空重拍)。

這一張是 ISO3200 10sec 的STC AM
可以看見STC仍有讓610nm附近的光線些許通過


今天將77mm濾鏡裝在Pentax 75SDHF 的遮光罩前端。

用這個就可以把77mm 裝在P75前面(有濾鏡牙環的橡膠遮光罩) ,它的後緣剛好可以很緊地塞進P75遮光罩前端。



早安大屯山,台北市。




PS.夢幻光譜儀

夢幻光譜儀是傅學海老師的募資計劃,募資已經成功,並且已公開販售。


夢幻光譜儀的目鏡光譜儀。由PL25mm目鏡為主體,前後各加上高精度的光柵與狹縫所組成。使用時要注意狹縫與光柵方向是否呈90度(要90度拍出來的光譜才不會斜斜的)

募資時我認購的套組其他配件,包含一個氖燈,可用來當作校正光譜的參考。一個顯微攝影接環,以及攝影用光柵接環組。還有一本光譜儀的故事的小冊子。



將目鏡的光柵以及夾縫片轉下,換上圖左這個顯微接環配件,將目鏡接上相機,就可以當作顯微鏡來拍攝。圖右是目鏡眼罩,因為我認購的套組的目鏡是無法鎖眼罩的,所以這個配件我比較少用。


換上攝影配件。

拍攝光譜的接法。將目鏡光譜儀鎖在相機鏡頭前端就可以拍攝了。

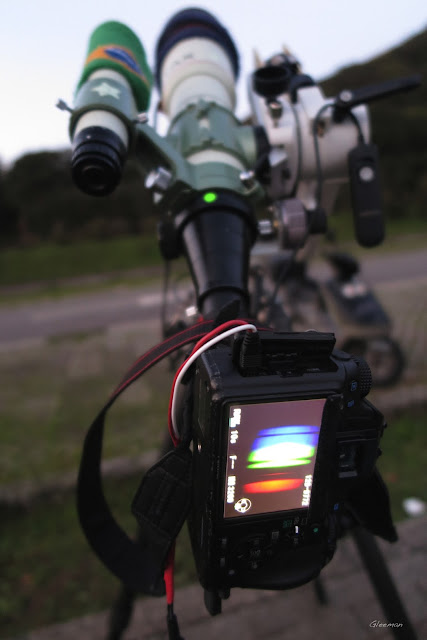

接望遠鏡的方式。

這個目鏡光譜儀接望遠鏡時要注意,只能用AFOCAL 攝影法的系統接法(準直方式),也就是目鏡和相機之間ㄧ定要加上鏡頭,才有辦法對得到焦光譜(使用鏡頭上的手動對焦。若調整望遠鏡的對焦,即改變物鏡與狹縫間的光路長,則是改變光譜的擴散大小)。
這ㄧ開始時有點令人困擾(擔心太重光譜儀無法支撐),不過還好Pentax 的特色之一就是餅乾鏡很多,所以發現加上A 50/2 鏡頭似乎目鏡還撐的住(搭配小折拍出來的光譜寬也算OK)。
如果要改用較輕的相機,譬如微單,又要再改機(拿掉感光原件前的UV/IR cut濾鏡才有辦法拍到全光譜,雖然來自天外的光線實際上能夠穿透大氣層只有幾個特定波段的窗口,但還是比未改機要能接收更多波長),若改使用webcam或camcorder之類 ,則要考濾鏡頭搭配與麻煩的長曝問題,工業用相機則又是另個系統。怎麼看都好像用相機來改機是最單純的(我已有台全光譜的K5)。
配置的器材是要使用此目鏡光譜儀之前最好就先思考並準備好的。(若沒有要接望遠鏡會較單純)
光柵的接環是58mm(以及52mm)。

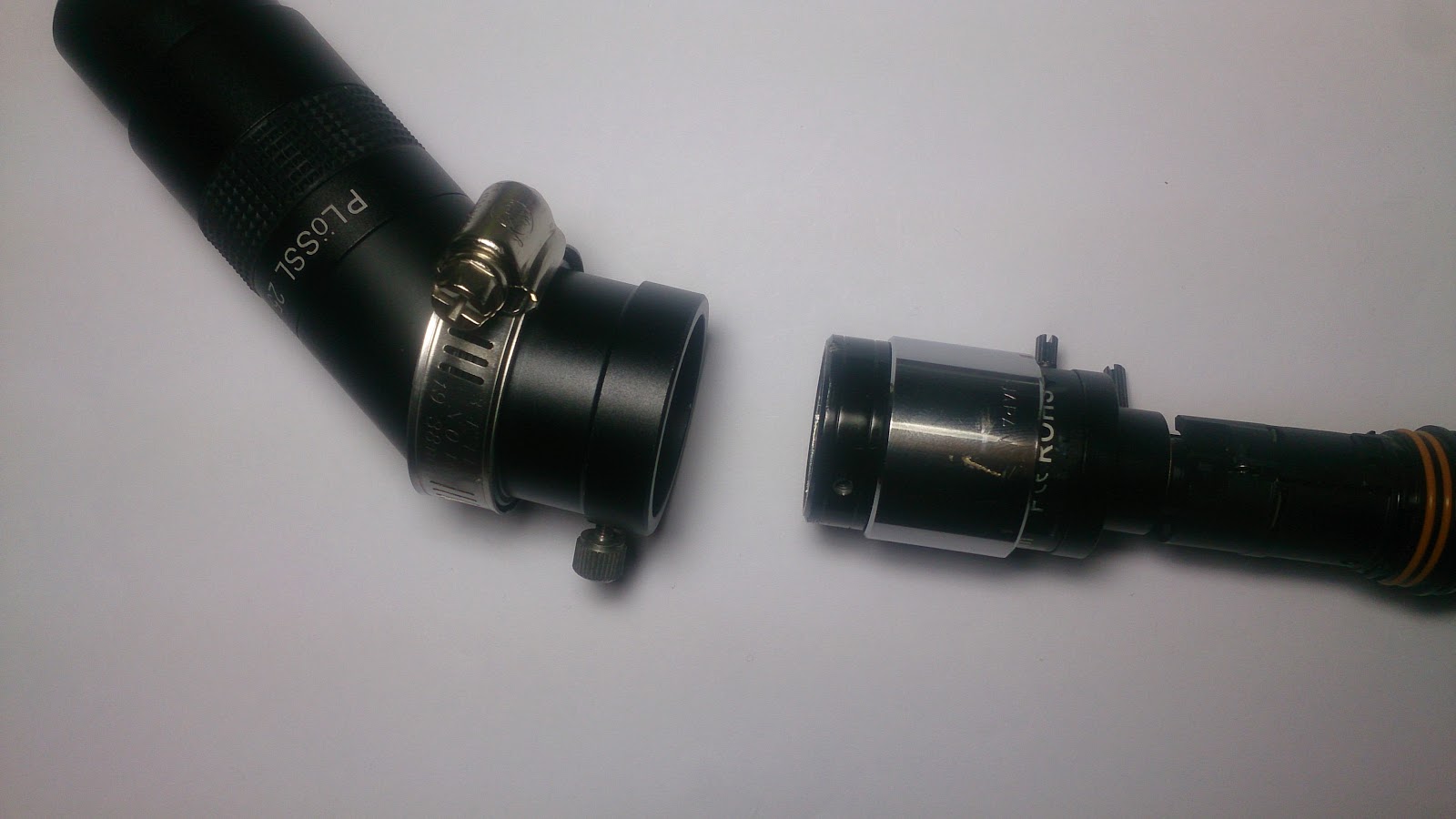

接webcam 或 action cam 的方式。






氖燈的光譜。




使用望遠鏡拍攝住家附近的高壓鈉燈的光譜。
當利用相機鏡頭手動對焦譜線完成對焦之後,若調整望遠鏡本身的對焦座則光譜的大小會變化,譬如當物鏡至目鏡的光路拉長時,光譜會變窄如圖右,縮短光路時光譜會變寬如左。左邊的譜線較細。

LED路燈的光譜。


太陽光譜。


這幾天測試了兩種可以輔助分析光譜的軟體,一是免費的ImageJ,分析出像素強度曲線之後,必須在自行以其他方式將像素轉換成波長,也就是校正,一般使用Excel。可以到夢幻光譜儀的臉書社團,有老師與前輩的教學。

另一個軟體是付費軟體(不過不便宜)RSpec,我目前使用測試版本試玩,功能還算蠻齊全的。
圖為非線性校正(Pixel 直接在profile上點選)
