幾張改造圖面 (2019/06/28/ updated)

注意：僅限非商業用途。for non-commercial or personal use only
2019/06/28 OEP plate for P75, OEP tri-speed mod. for P105
2019/04/15 updated: Quick finder Adapter for K-ASTEC 50mm ring ; Pentax telescope 60.2mm cover; 附錄
以下都是我自己已在使用的配件，只要下載圖面請工廠加工或3D工作室代印即可使用。

#OEP connecter for Pentax 105SDHF
3D stl
(填充建議設100%)

 #OEP Tri-Speed mod. set for P105(填充建議設100%)

#OEP bracket for Pentax 75SDHF
3dp stl
（填充建議設100%）

#100x100 2mm 給方型濾鏡框用的對焦魚骨板  3D stl 檔
網路上的各種魚骨板3d檔

#Quick finder Adapter for K-ASTEC 50mm ring ; Pentax telescope 60.2mm cover
下載stl檔

#
Big Knob for Takahashi Mewlon 210 （省力微調旋鈕）

download 3D print .stl file
新短版，Short Version
把原廠旋鈕上的橡膠套取下，稍微把3D大旋鈕裡面毛邊磨一下就可以裝上，以本身的磨擦力就可以轉動。（若太鬆可在裡面墊薄的塑膠片）
（如果你想把原廠的橡膠套留在旋鈕裡，那就要把3D鈕中央的孔用砂紙磨大一些。但不建議這樣做。）




#
Big knob for 410, 405 gear head

給405/410 齒論雲台用的省力旋鈕 3D列印檔 stl。
赤道儀赤經軸副尺等比例圖檔。點這裡。




以下點擊圖面可開啟1024大圖
#

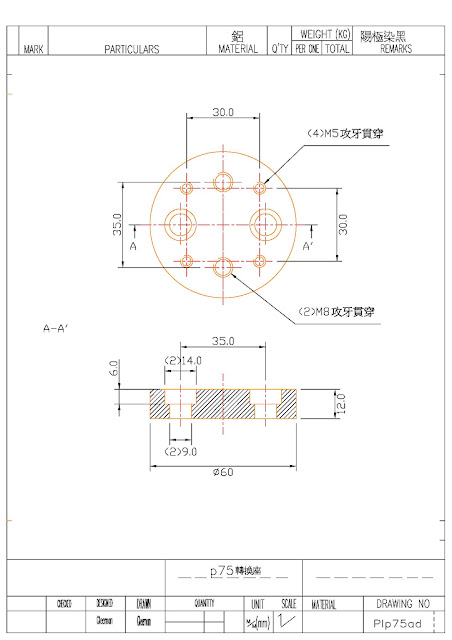

給Pentax 75SDHF筒箍使用的轉換座，可以讓您的P75可以鎖在有高橋規格的螺孔的鳩尾板或赤道儀上。






#Pentax BH-115 AD

#

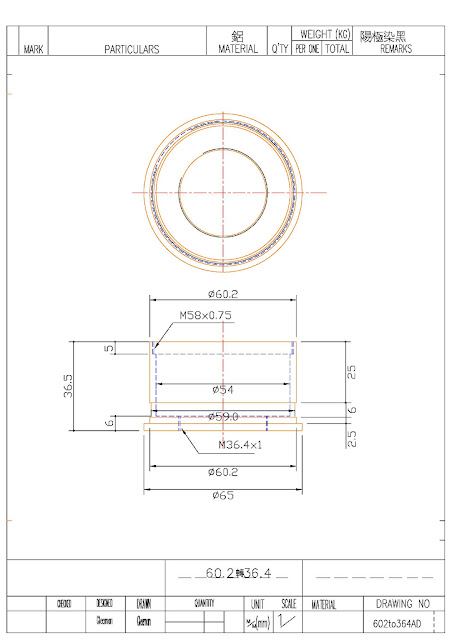

給Pentax 75SDHF使用的60.2轉36.4mm牙套筒，可以讓P75使用他廠36.4規格的配件，使用原廠36.4套筒光路不足的問題大部份皆能解決。




鎖接高橋的36.4規格的地上型正像鏡（目鏡座可以轉下來，也是36.4mm牙）

安裝Solarmax的5mm Blocking filter時因為需進一步將光路縮短，否則光路過長會對不到焦。這時就可以利用此套筒。


(2019/03/29 改用更簡易的方式 ：2"轉1.25"極低光程套筒，以內六角止付螺絲鎖緊)

或接Vixen的太陽投影板等。


#60.2 to M48 AD

# 60.2 to 2" 零光程套筒

#

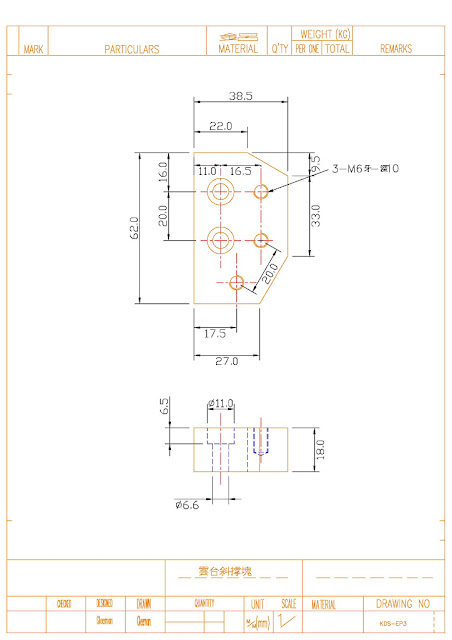

給Kenko New KDS雲台改造使用的連接塊，讓您的雲台改造後仰角仍能到九十度。
請參考New Kds改造


如果有朋友需要可以自行列印拿去請代工廠製作。


 2012/11/29 updated

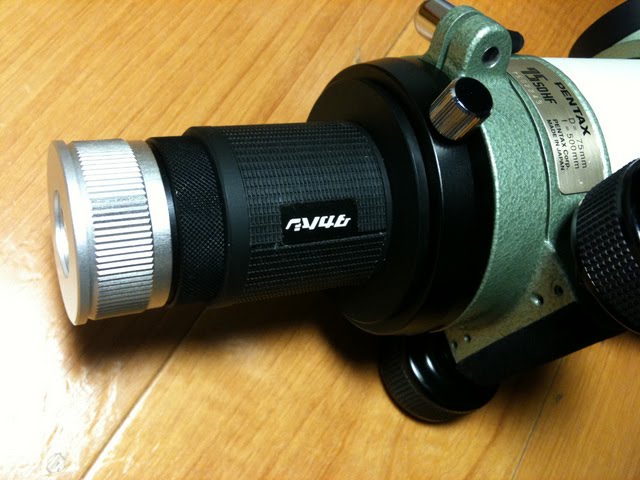

#接T接環用，特地為接 TeleVue Powermate 2.5x 和  Pentax XW 系列目鏡做的

PM/XW to T adapter

# 讓Pentax 7x35 CI-F 尋星鏡也可以裝上Celestron C6 的轉接座

# SolarMax II 40 to Pentax 75SDHF lens hood (49mm)
需使用原廠P75 用遮光罩蓋子中49mm減光孔/牙

PS.
*牙規-方便量牙距的工具

*關於DIY或市售品——
如果市面上有現成成熟的產品（好用、美觀且價格合理）個人建議優先考慮市售的產品，如果沒有市售品但有專業廠商可訂製、代工（同樣的，做出來的東西好用、美觀且價格合理），個人則會考慮付費委託各專家來製作（包括自己繪製作圖請代工廠代工），當前兩者都找不到符合條件時才會考慮自己製作施工。因為考量時間成本與自己製作的可用性與美感，大部分的情況委託該領域的專家來設計製作、代工會有效率且漂亮許多，且節省許多時間（雖然個人認為人生中時間遠比金錢寶貴，但如果您堅持是為了省錢，那麼應該至少把時間以你的時薪來估算比較，譬如，如果一樣東西需要花上你一整個工作天的時間去處理才能完成，以平均時薪來算，那麼個人認為至少你應該要能比買現成的東西節省一、二千元台幣才划算）。
除非你要製作該物品的加工的程序就是你本身的專業領域，或者我們就是專程要去體驗DIY，或本身興趣就是DIY而非常享受DIY的過程、不計較製作出來的東西的實用性與美感要求且不在意時間的花費，否則若只是為了省錢而DIY，往往摸索、設計、 購買工具、交通、備料與製作、試誤的過程所花的費用與時間（尤其後者）結算起來其實是浪費更多且不一定好用美觀。把事情委託給各專家處理，自己僅需做好整合的工作，然後把節省的時間去做你專長的事情，世界的運轉應會更順利與有效率 ，你可以花同樣的時間去完成更多的事情。甚至把省下來的時間去悠閒的喝杯咖啡、看看書或多與家人相處出遊旅行都值得。以上是個人的看法與建議。

*望遠鏡與其它光學配件的搭配有點像是大人版的樂高，増添不少遊戲的趣味，隨著不同的使用者，每個人的組合風格往往也不同，但因為配件及其規格五花八門，以及光路的限制，這中間的接續不但在考驗使用者的創意，往往還需要自行訂製特殊的轉接配件。

訂製特殊規格的轉接環經常會遇到的問題是住家附近找不到代工廠，或者代工廠沒有能力製造，也有不願意只做一兩件的。即使您能找到有能力也肯為你製做單件的廠商，你能可能遇到另一個問題，那就是無論你的製作圖面把尺寸標的多麼清楚，廠商通常仍需要你把要配合的配件留下來才有辦法（或說才敢）製作，這時也很頭痛，因為有些光學配件不便宜，你不會放心留在工廠裡（即使你自信廠商不會把它遺失，你也不知道師傅會不會小心地對待你的器材）。

這時有不需要留下光學器材的一個方法，那就是你同時委託廠商製作一個配合件（前提是你要改附上可以用來合此配合件的治具），廠商便可用這個配件去配合你原來要制作的轉接環。

譬如我今日想要做一個轉接環（圖左）把solarmax H-a鏡頭的52mmx1的公牙轉成標準規格中的49mmx0.75公牙。我不想把貴重的H-a鏡頭留在那裡試合，於是我找了有52mmx1的母牙的環，然後再準備一只有49mmx0.75的公牙的環，交給工廠這兩只接環，我便可以請工廠製做一只試合環（如圖右），工廠先製作完這只接環後，就可以直接拿這只接環來試合你實際要用的，圖左那只轉接環。

製作其他轉接環時也可如法炮製。只是你的施做成本多了一只試合用的接環（也許五六百塊，視工件難易度），如果您擔心你的光學配件留在工廠不保險，做一個替代試合用的接環是個解決方案。況且這試合環將來也還有可能再利用在製作相同或不同的轉接環上。

拿有螺牙的圖面去給代工廠代工時，老闆通常會要求你把要配合的零件一起帶去，並留在那邊以便工件做好時可以先試試看合不合。

為了避免零件不小心被搞丟，或者被傷到（譬如目鏡），既方便又保險的辦法就是做一些常用螺蚊規格的小工件（42,43,35,36.4），需要時就拿這些借工廠用來試合。

*3D繪圖與列印的一些備忘：
a.如果要將dwg檔匯入免費的Sketchup（現在市面上許多cad軟體格式都是dwg），新版的Sketchup這個功能需要付費，如果要免費使用，可以安裝舊版google Sketchup 7，這個免費版本的dwg匯入功能尚未被閹割。匯入時需注意兩點， 首要先確認 cad圖面中的單位設定是否跟圖面尺寸比例一致（譬如在autocad的command中輸入“UN"可以設定單位，確認單位後儲存，版本必須存成2007年)；第二在Sketchup 匯入時於檔案選取的視窗中點選option ，設定為與dwg檔一致的尺寸單位，匯入時比例才不會跑掉。然則，因為cad由平面擠壓出來的物件本身就是solid可以立即進行實體運算，cad 的布林運算比Sketchup 來的準確方便，不用擔心破面的問題。cad精細度的設定也方便細緻許多。所以若兩者間來選擇個人覺得使用cad還是比較方便。

b. 3D FDM的最小厚度極限，Real fun建議FDM熱擠出一般是2mm，但比較單純的情況可以到1.2mm，SLA光固化則可到0.2mm（當然要試著挑戰極限也可）。熱擠出的工件比較粗，SLA比較細緻但較脆、不耐磨（往好的方向想成品比較容易 修飾）、成本較FDM高。
