2013-04-04

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法

updated 201 9/03/28 改用極低光程2"轉1.25"

單眼攝影已改用CEMAX 2x 巴羅鏡, 並且增加T2的焦平面微調,可消除或大幅減少干涉紋產生。(詳見 Pentax K5改全光譜後拍的太陽 H-alpha / T2 Tilt Adjuster)




Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法







Solarmax II 40 H-alpha filter

Solarmax II40 的後方是52mm x 1 的公牙,使用一般的49-52攝影接環暫用也是可以
Solarmax II40 的後方是52mm x 1 的公牙,將它安裝至P75前方最快的方式是,製作一個49mmx0.75 轉 52mmx1的轉接環(見幾張改造圖面), 這樣便可以將他鎖接在P75遮光罩特殊蓋子(另購品,見Pentax 75SDHF)中央的49mm牙孔上。

使用一般的49-52攝影接環暫用也是可以,只是攝影接環規格是52x0.75,大概只能轉進一圈多,使用時請注意要鎖緊。

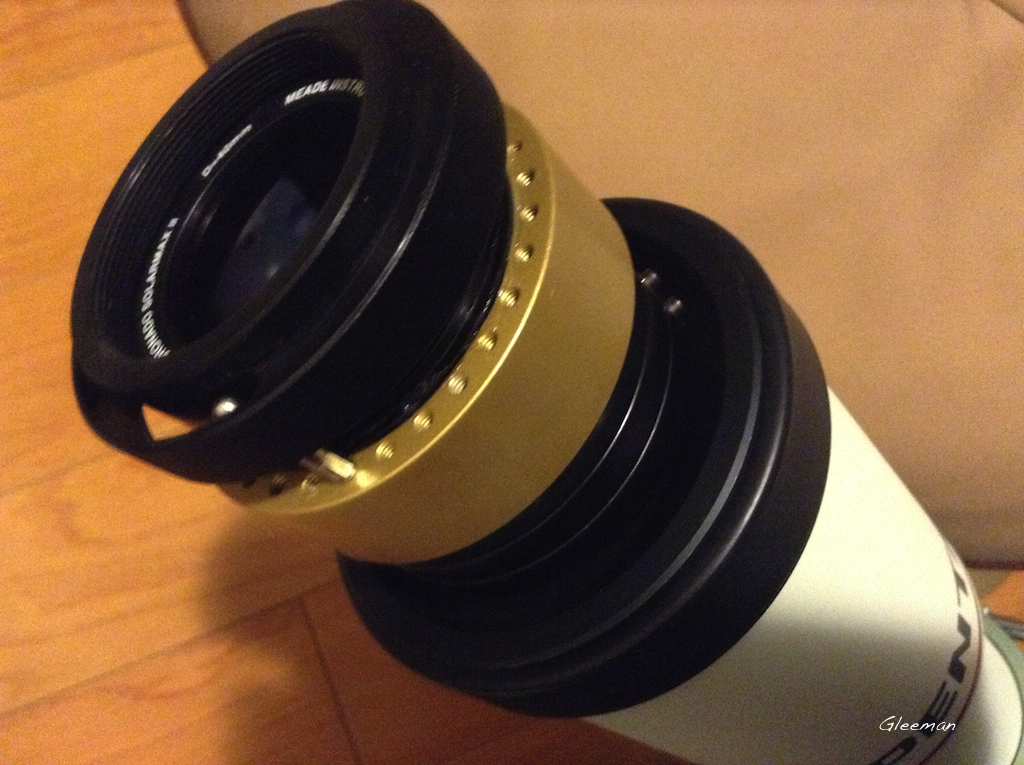

將SolarMax II40 鎖接在Pentax 75SDHF遮光罩特殊蓋子(另購品)中央的49mm牙孔上

安裝Solarmax的5mm Blocking filter(必須與H-a一起使用)比較麻煩一點,因為需進一步將光路縮短,否則Back focus 不足(光路過長)時會對不到焦。

至於安裝Solarmax的5mm Blocking filter(必須與H-a一起使用)比較麻煩一點,因為需進一步將光路縮短,否則Back focus 不足(光路過長)時會對不到焦。

使用自製的36.4mm套筒(602to364AD,幾張改造圖面,並且把高橋的36.4mm牙規格的31.7目鏡座(Takahashi KP00101, タカハシ 31.7アイピースアアダプター )(我是將高橋正像鏡前端的目鏡座拆下使用)反裝,即裝在套筒內。如此blocking filter前端便可以整個縮進 602to364AD中(但前端必需加一截31.7延長管,高橋目鏡座才鎖得到。此處使用拆下鏡片後的目鏡用瀘鏡之環。)。各配件要鎖緊,以免使用時鬆開。

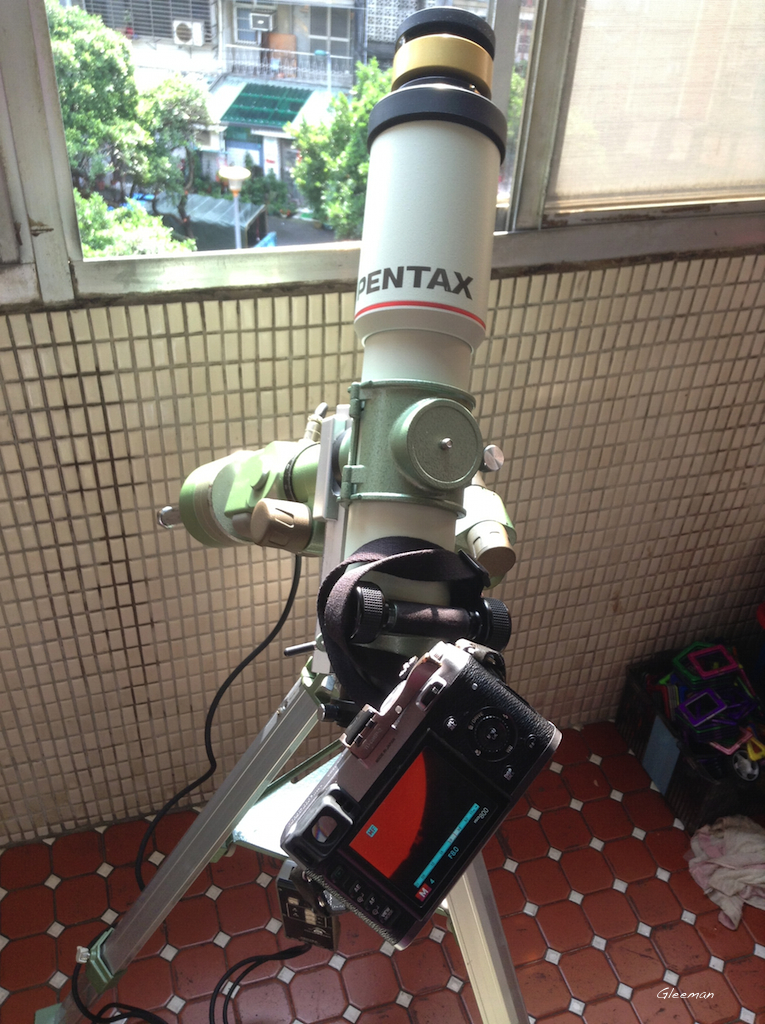

Afocal projection Baader Hyperion 8-24  目鏡 + Fujifilm X100

Afocal projection
Baader Hyperion 8-24  目鏡 + Fujifilm X100

(請參考Digiscoping - Baader Hyperion 8-24 Zoom



Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法
X100手動對焦時的數位放大檢視功能。


negative projection

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法
w/ Powermate 2.5x
有明顯的鏡內反射等干涉紋(須拍攝RAW檔才有辦法處理)




Eyepiece projection
Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法


Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法


內紅點加太陽濾鏡

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF 的接法


w/ Pentax XW20
Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF +XW20 擴大攝影



w/baader 8-24mm(at 20)

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF + baader 8-24mm 擴大攝影

Solarmax II 40 H-alpha filter 搭配Pentax 75SDHF + baader 8-24mm 擴大攝影

>>請參考太陽觀測攝影

updated 2019/03/28

改用更簡易的組合方式:使用極低光程的2"轉1.25"套筒,將手轉螺絲 拿掉改用內六角止付螺絲固定。然後搭配短光程的60.2轉2"套筒,如此的對焦行程合焦綽綽有餘。
